ICAO SU95
Sukhoi Superjet 100
RRJ-95B / RRJ-95LR-100
Региональный реактивный самолёт с цифровой системой управления и двигателями PowerJet SaM146.
A regional jet with digital fly-by-wire controls and PowerJet SaM146 engines.
История создания и сертификационный базис
Программа создания российского регионального самолёта нового поколения (проект RRJ — Russian Regional Jet) стартовала в 2000 году в ЗАО «Гражданские самолёты Сухого» (ГСС) в тесной кооперации с ЦАГИ им. Н. Е. Жуковского и ведущими мировыми поставщиками систем первого уровня (Tier-1). Самолёт проектировался полностью в безбумажной цифровой среде (CATIA V5) как замена устаревшим Ту-134А и Як-42Д с одновременным выполнением российских норм лётной годности и европейских требований EASA CS-25.

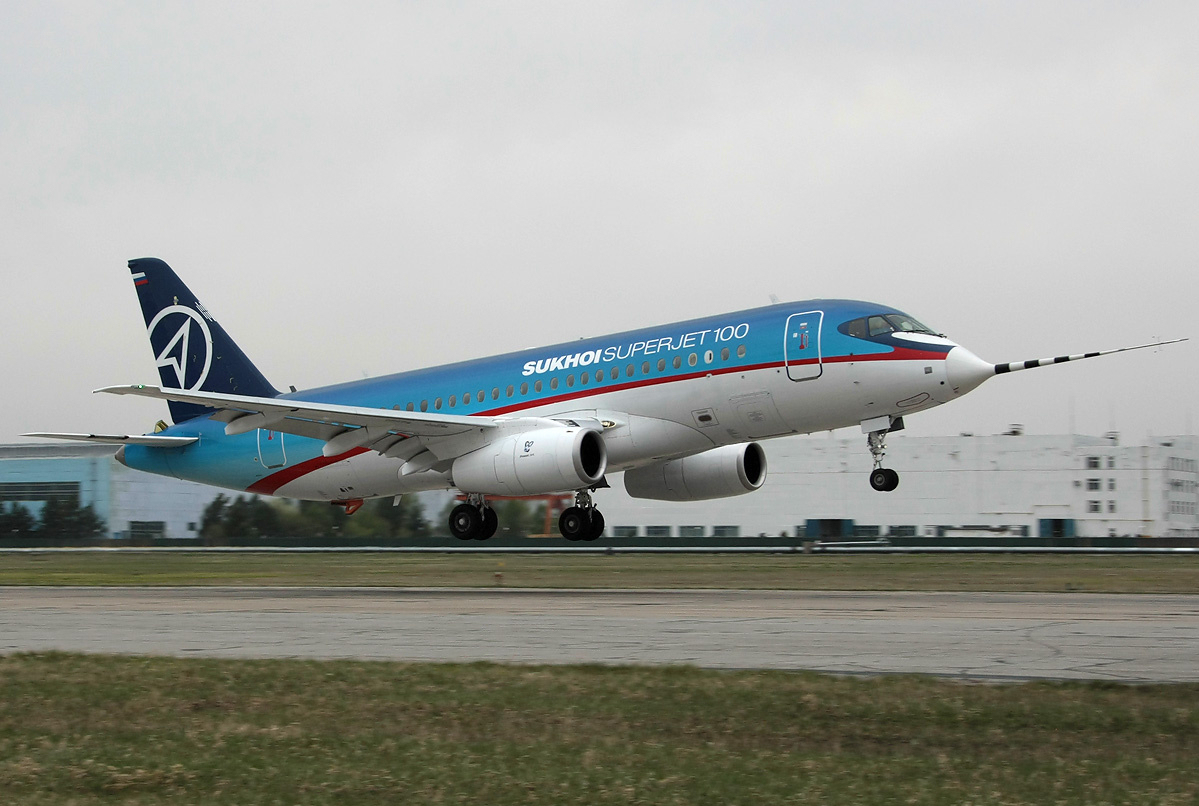

Первый полёт опытного прототипа (б/н 97001) состоялся 19 мая 2008 года на заводском аэродроме КнААПО в Комсомольске-на-Амуре (экипаж лётчиков-испытателей А. Н. Яблонцева и Л. Ю. Чикунова). В январе 2011 года самолёт получил Сертификат типа АР МАК (№ СТ322-RRJ-95B), а в феврале 2012 года стал первым отечественным пассажирским лайнером, сертифицированным Европейским агентством авиационной безопасности (EASA). В 2013 году испытания прошла версия увеличенной дальности и взлётной массы RRJ-95LR-100 с усиленным крылом и двигателями SaM146-1S18.
Инженерная архитектура и бортовые системы
1. Силовая установка PowerJet SaM146
Два двухконтурных турбовентиляторных двигателя SaM146-1S17C (тяга 76,8 кН) или SaM146-1S18 (тяга 79,0 кН на версии LR), созданных СП PowerJet (НПО «Сатурн» и французская Snecma/Safran). Газогенератор высокого давления (6-ступенчатый КВД + 1-ступенчатая ТВД) разработан на базе ядра DEM21, а контур низкого давления (моноблиск вентилятора диаметром 1,22 м, 3-ступенчатый бустер и 3-ступенчатая ТНД) — в Рыбинске. Управление осуществляется двухканальной цифровой системой FADEC. В хвостовом конусе размещена ВСУ Honeywell RE220 (RJ).
2. Комплекс ЭДСУ (Fly-by-Wire) и гидросистемы
SSJ100 стал первым региональным самолётом своего класса с полной цифровой системой дистанционного управления (СДУ разработки МНПК «Авионика» и Liebherr-Aerospace) и боковыми ручками (side-sticks) без механической проводки к элеронам и рулю высоты. Вычислительный комплекс включает 3 основных блока PFCU (Primary Flight Control Unit) и реализует законы Normal Mode (с защитой по углу атаки α-prot, перегрузке и крену), Direct Mode, предоставляя механическое резервирование только для переставного стабилизатора (THS) и педалей руля направления. Приводы питаются от трёх независимых гидросистем HS1, HS2 и HS3 с рабочим давлением 3 000 psi (207 бар, жидкость HyJet IV-A plus).
3. Авионика Thales TopDeck и электросистема
Комплекс бортового радиоэлектронного оборудования построен на архитектуре IMA (Integrated Modular Avionics) компании Thales. Информационное поле кабины включает пять взаимозаменяемых ЖК-дисплеев размерностью 6×8 дюймов, сдвоенную FMS и систему синтетического/улучшенного видения. Система электроснабжения компании Hamilton Sundstrand переменного тока трёхфазная (115/200 В, 400 Гц) с двумя интегральными приводами-генераторами IDG по 40 кВА, генератором ВСУ и аварийной ветрянкой (RAT).
4. Аэродинамика планера и шасси Messier-Dowty
Крыло со сверхкритическим профилем ЦАГИ (площадь 77,0 м², стреловидность 25° по линии 1/4 хорд) обеспечивает крейсерское число Маха до M 0.78–0.81. Фюзеляж диаметром 3,46 м позволяет разместить полноценное пятиместное сечение 3+2 с шириной прохода 51 см и высотой в проходе 2,12 м (на уровне узкофюзеляжных среднемагистральных ВС). Трёхопорное шасси Messier-Dowty с углеродными тормозами Goodrich рассчитано на интенсивную эксплуатацию на региональных аэродромах класса «В» и «Г».
Сравнительные характеристики RRJ-95B и RRJ-95LR-100
| Параметр | SSJ100-95B (RRJ-95B Basic) | SSJ100-95LR (RRJ-95LR-100) |
|---|---|---|
| Двигатели и взлётная тяга | 2 × PowerJet SaM146-1S17C (2 × 7 740 кгс / 76,8 кН) | 2 × PowerJet SaM146-1S18 (2 × 8 060 кгс / 79,0 кН) |
| Геометрия (размах крыла / длина / площадь крыла) | 27,80 м / 29,94 м / 77,0 м² | 27,80 м (до 29,70 м с Saberlets) / 29,94 м / 77,0 м² |
| Пассажировместимость | 87 (2 класса) / 98–103 (1 класс, шаг 30–32") | 87 (2 класса) / 98–103 (1 класс, макс. 108) |
| Макс. взлётная масса (MTOW) | 45 880 кг | 49 450 кг |
| Макс. посадочная масса (MLW) / Масса без топлива (MZFW) | 41 000 кг / 40 000 кг | 41 000 кг / 40 000 кг |
| Макс. запас топлива / Коммерческая загрузка | 15 805 л (12 644 кг) / 12 245 кг | 15 805 л (12 644 кг) / 12 245 кг |
| Практическая дальность полёта (с полной пасс. загрузкой) | 3 048 км | 4 578 км |
| Потребная взлётная дистанция (ISA, MTOW) | 1 731 м | 2 052 м |
Эксплуатанты в РФ и работа в сложных климатических зонах
На сегодняшний день крупнейшим в мире эксплуатантом типа является авиакомпания «Россия» (Группа «Аэрофлот»), сосредоточившая более 75 машин для выполнения высокочастотных рейсов из Шереметьево и Пулково. Огромный вклад в доводку высокого среднесуточного налёта на списочный борт внесла южнороссийская авиакомпания «Азимут», построившая монофлот из SSJ100 в базовых аэропортах Минеральных Вод и Сочи, а также авиакомпании Red Wings и «Ямал».

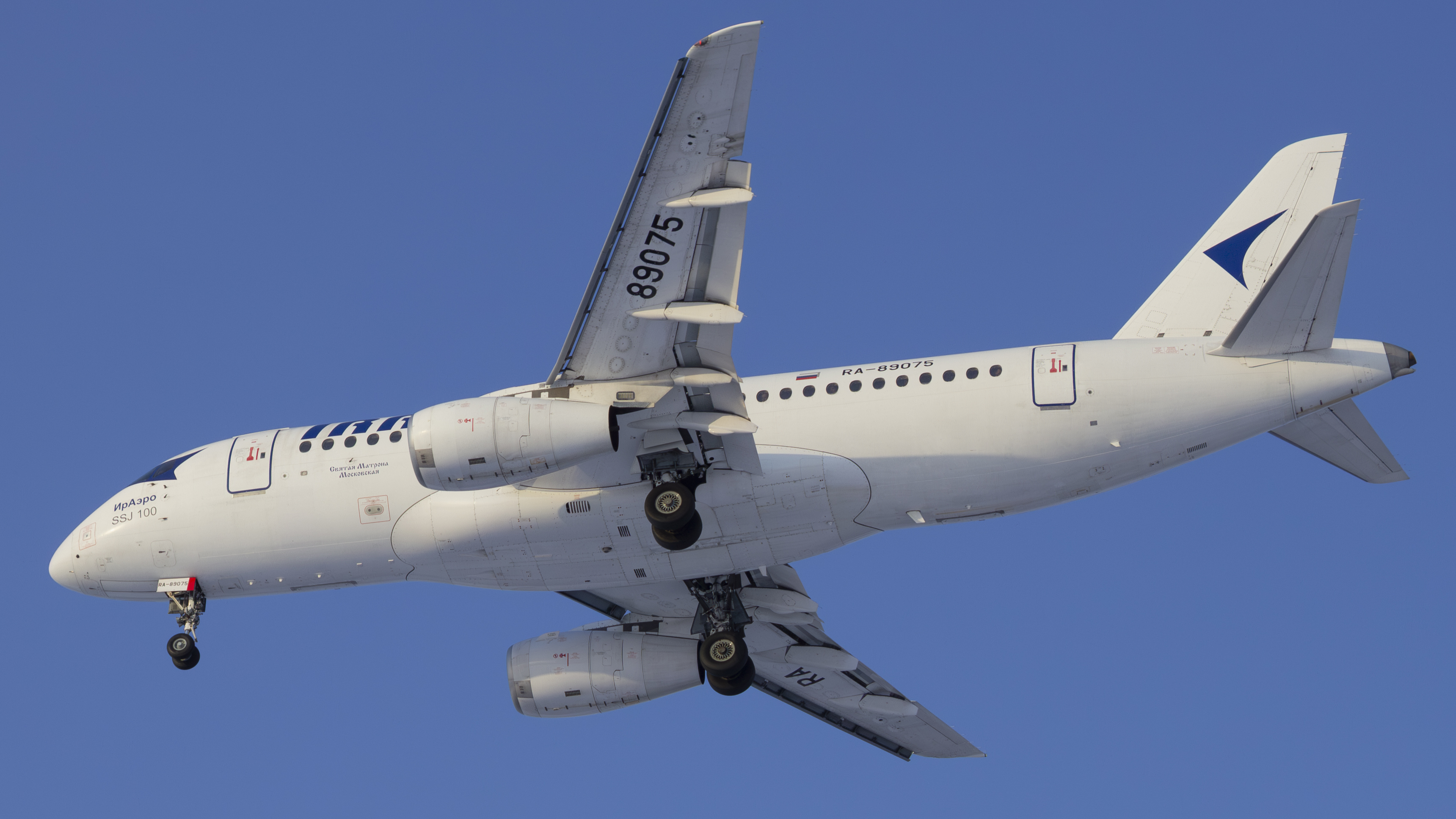

Особое место в истории эксплуатации типа занимает иркутская авиакомпания «ИрАэро». Базируясь в аэропорту Иркутск (UIII) со сложным горным рельефом и резко континентальным климатом, перевозчик активно задействует модификацию RRJ-95LR-100 на протяжённых маршрутах Восточной Сибири, Якутии и Дальнего Востока, а также на международных направлениях. Опыт «ИрАэро» подтвердил устойчивую работу систем самолёта и двигателей SaM146 при температурах наружного воздуха до −54 °C.
Лётная документация Sukhoi Superjet 100 (RRJ-95)
Руководство по лётной эксплуатации (FCOM RRJ-95) и QRH / контрольные карты
Development History & Certification Basis
Launched in 2000 by Sukhoi Civil Aircraft Company (SCAC) in close collaboration with the Central Aerohydrodynamic Institute (TsAGI) and global Tier-1 aerospace suppliers, the RRJ (Russian Regional Jet / Sukhoi Superjet 100) was engineered entirely within a paperless CATIA V5 digital environment. Designed to replace aging Soviet Tu-134A and Yak-42D fleets, it was developed concurrently to meet both Russian and European EASA CS-25 large transport category airworthiness standards.
The first prototype (MSN 97001) completed its maiden flight on May 19, 2008 at Komsomolsk-on-Amur, piloted by Alexander Yablontsev and Leonid Chikunov. Following IAC AR Type Certification (CT322-RRJ-95B) in January 2011, the aircraft achieved EASA CS-25 Type Certificate validation in February 2012. In 2013, the long-range RRJ-95LR-100 variant entered service, featuring structural wing reinforcements, an increased MTOW of 49,450 kg, and uprated SaM146-1S18 powerplants.
Engineering Architecture & Onboard Systems
1. PowerJet SaM146 Turbofan Architecture
Powered by two PowerJet SaM146-1S17C (76.8 kN) or SaM146-1S18 (79.0 kN on LR) turbofans developed jointly by Snecma (Safran) and NPO Saturn. Snecma engineered the high-pressure core (6-stage axial HPC, annular combustor, 1-stage HPT derived from the DEM21 demonstrator) and dual-channel FADEC, while Saturn developed the 1.22 m swept-blade titanium fan blisk, 3-stage low-pressure booster, and 3-stage LPT. Ground power and air are supplied by a tailcone-mounted Honeywell RE220 (RJ) APU.
2. Digital Fly-by-Wire & Triplex Hydraulics
The SSJ100 was the first 100-seat regional jet equipped with a full three-axis digital Fly-by-Wire (FBW) flight control system (developed with Liebherr-Aerospace) utilizing passive cockpit side-sticks. Three Primary Flight Control Units (PFCU) govern flight surfaces in Normal Mode (providing full angle-of-attack α-protection, load factor, and bank angle limiting) and Direct Mode, with mechanical backup provided via the Trimmable Horizontal Stabilizer (THS) and rudder pedals. Actuators are powered by three independent 3,000 psi (207 bar) hydraulic systems (HS1, HS2, HS3).
3. Thales TopDeck Avionics & Electrical System
The flight deck integrates the Thales TopDeck Integrated Modular Avionics (IMA) suite across five interchangeable 6×8-inch LCD displays, dual FMS, and digital autothrottle. The Hamilton Sundstrand three-phase 115/200V 400Hz AC electrical architecture relies on two 40 kVA Integrated Drive Generators (IDG), an APU starter-generator, four static batteries, and a deployable emergency Ram Air Turbine (RAT).
4. TsAGI Supercritical Wing & Messier-Dowty Gear
The TsAGI supercritical wing profile (77.0 m² area, 25° quarter-chord sweep) enables high-speed cruise up to Mach 0.78–0.81. The 3.46 m external fuselage diameter accommodates a spacious 3+2 five-abreast cabin cross-section with a 51 cm aisle width and 2.12 m standing headroom. The Messier-Dowty landing gear with Goodrich carbon brakes is certified for rough-runway operations and ambient temperatures down to −54 °C.
Comparative Specifications: RRJ-95B vs. RRJ-95LR-100
| Parameter | SSJ100-95B (RRJ-95B Basic) | SSJ100-95LR (RRJ-95LR-100) |
|---|---|---|
| Powerplant & Takeoff Thrust | 2 × PowerJet SaM146-1S17C (2 × 17,270 lbf / 76.8 kN) | 2 × PowerJet SaM146-1S18 (2 × 17,770 lbf / 79.0 kN) |
| Dimensions (Span / Length / Wing Area) | 27.80 m / 29.94 m / 77.0 m² | 27.80 m (29.70 m with Saberlets) / 29.94 m / 77.0 m² |
| Cabin Seating Capacity | 87 (2-class) / 98–103 (1-class, 30–32" pitch) | 87 (2-class) / 98–103 (1-class, 108 max exit limit) |
| Max Takeoff Weight (MTOW) | 45,880 kg | 49,450 kg |
| Max Landing Weight (MLW) / Max Zero Fuel (MZFW) | 41,000 kg / 40,000 kg | 41,000 kg / 40,000 kg |
| Max Fuel Capacity / Max Payload | 15,805 L (12,644 kg) / 12,245 kg | 15,805 L (12,644 kg) / 12,245 kg |
| Nominal Range with Full Passenger Load | 3,048 km (1,646 NM) | 4,578 km (2,472 NM) |
| Takeoff Balanced Field Length (ISA, SL) | 1,731 m | 2,052 m |
Operational Service in Russia
The world's largest operator of the SSJ100 is Rossiya Airlines (Aeroflot Group), operating over 75 aircraft from Moscow Sheremetyevo and St. Petersburg Pulkovo. In Southern Russia, Azimuth Airlines achieved industry-leading daily utilization with an all-SSJ100 fleet based at Mineralnye Vody and Sochi, alongside major fleets operated by Red Wings and Yamal Airlines.
A particularly demanding operational profile is flown by Irkutsk-based IrAero. Operating from Irkutsk International Airport (UIII) across Eastern Siberia, Yakutia, and the Russian Far East, IrAero relies heavily on the long-range RRJ-95LR-100 variant, proving the type's dispatch reliability across extreme continental cold (−54 °C) and challenging high-terrain airfields.
Sukhoi Superjet 100 (RRJ-95) Flight Documentation
Flight Crew Operating Manual (FCOM RRJ-95) and Quick Reference Handbook / Checklists
