ICAO E170
Embraer E170
ERJ 170-100 STD / LR
Первый самолёт семейства E-Jet: региональный лайнер с четырьмя креслами в ряду и двигателями GE CF34.
The first of Embraer’s E-Jets, a regional airliner with four-abreast seating and GE CF34 engines.
История создания программы Embraer E-Jet
В отличие от предыдущего семейства узких региональных джетов ERJ-135/140/145, программа Embraer 170/190 (E-Jet), официально анонсированная на 43-м Парижском авиасалоне в Ле-Бурже в июне 1999 года, создавалась бразильским концерном Embraer полностью «с чистого листа». Инженеры в Сан-Жозе-дус-Кампус отказались от T-образного оперения и хвостового расположения двигателей в пользу классической низкопланной схемы с подкрыльевыми пилонами и стреловидным крылом, оснащённым скошенными винглетами (Blended Winglets).

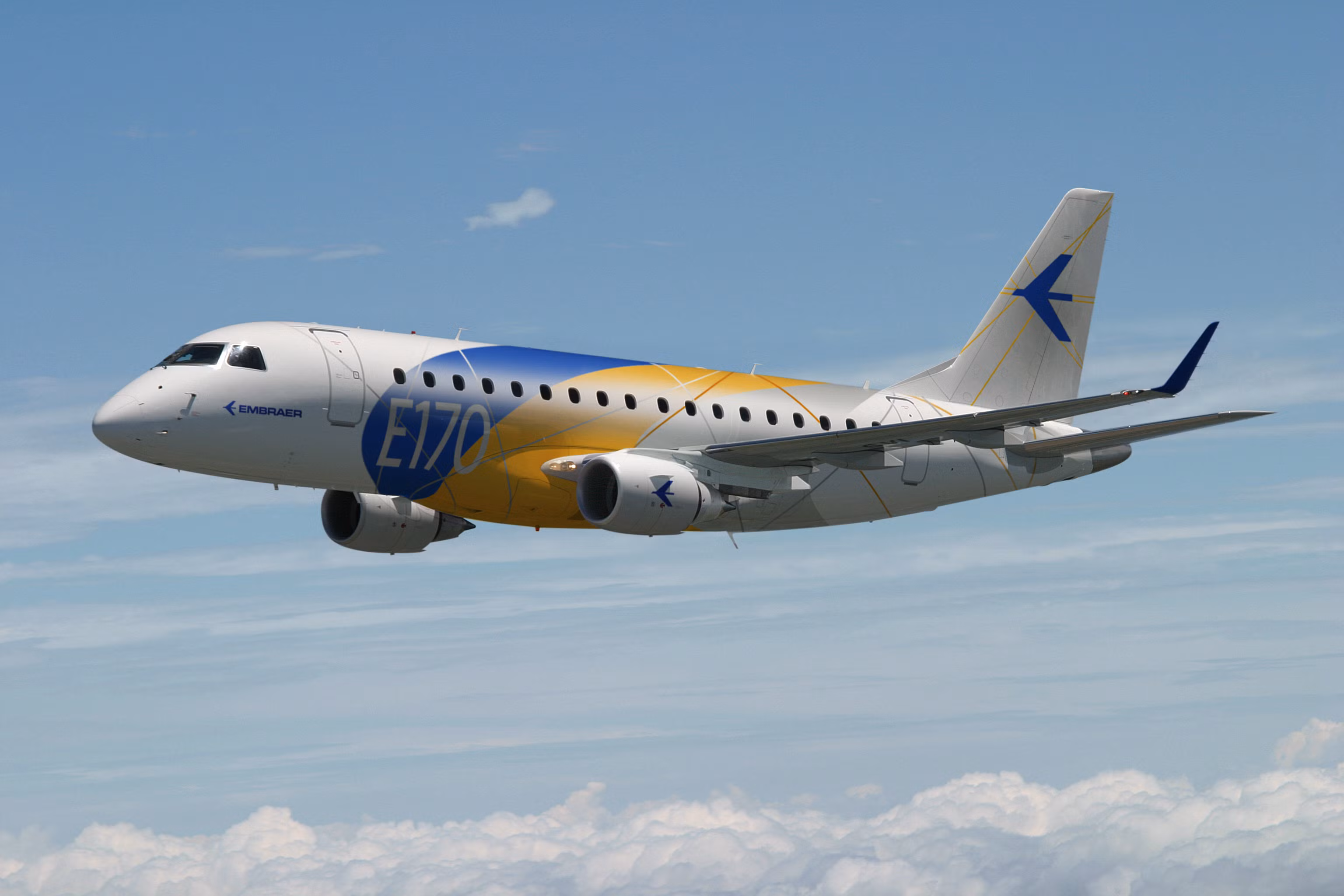

Выкатка первого опытного образца ERJ 170-100 (PP-XJE) состоялась 29 октября 2001 года, а первый полёт был выполнен 19 февраля 2002 года. В феврале 2004 года самолёт одновременно получил сертификаты типа авиационных властей Бразилии (CTA/ANAC), США (FAA FAR Part 25) и Европы (JAA/EASA), став родоначальником одного из самых коммерчески успешных семейств региональных реактивных лайнеров в истории.
Инженерная архитектура и конструктивные особенности
1. Сечение фюзеляжа «Double-Bubble»
Поперечное сечение фюзеляжа E170 образовано пересечением двух окружностей различного радиуса (схема «двойной пузырь» / double-bubble) с линией пола, проходящей в зоне пересечения дуг. Такое решение позволило при малой площади миделя (ширина фюзеляжа 2,74 м) обеспечить высоту прохода в пассажирском салоне 2,00 м и разместить четыре широких кресла в ряд по схеме 2+2 (полное отсутствие «средних» мест) с вместительным багажным отсеком под полом.
2. Силовая установка GE CF34-8E5 и шасси
Самолёт оснащается двумя ТРДД General Electric CF34-8E5 (степень двухконтурности 5,0:1, 10-ступенчатый КВД с изменяемым углом установки направляющих аппаратов первых 4 ступеней, 2-ступенчатая ТВД и 4-ступенчатая ТНД) с двухканальным FADEC. Тяга каждого двигателя составляет 61,4 кН (63,2 кН в режиме APR — Automatic Power Reserve при отказе одного двигателя). Из-за размещения габаритных вентиляторов (диаметр 1,17 м) под низкорасположенным крылом потребовалось спроектировать высокие стойки шасси Liebherr с рычажной подвеской (trailing-link).
3. Авионика Honeywell Primus Epic
Бортовой комплекс построен на модульной архитектуре Honeywell Primus Epic с пятью ЖК-дисплеями DU-1080 (2 × PFD, 2 × MFD, 1 × EICAS). Взаимодействие пилотов с экранными меню и картами осуществляется с помощью трекболов-манипуляторов CCD (Cursor Control Device) на центральном пьедестале. Штурвалы имеют характерную для Embraer «баранью» М-образную форму (ram’s horn), обеспечивающую комфортный хват и беспрепятственный обзор приборов.
4. Гибридная ЭДСУ (FBW) и 3 гидросистемы
Система управления полётом разработки Parker Hannifin является гибридной: канал тангажа (рули высоты), канал рыскания (руль направления) и интерцепторы/спойлеры управляются по проводам (Fly-by-Wire) через вычислители FCM с обратной связью по скорости и перегрузке, тогда как управление элеронами выполнено по классической гидромеханической схеме с тросовой проводкой и механизмом расцепления половин штурвалов. Гидросистема с давлением 3 000 psi разделена на три независимых контура: System 1, System 2 и System 3.
Сравнительные характеристики ERJ 170-100 STD и ERJ 170-100 LR
| Параметр | Embraer ERJ 170-100 STD | Embraer ERJ 170-100 LR / AR |
|---|---|---|
| Двигатели и максимальная тяга (APR) | 2 × GE CF34-8E5 (2 × 14 200 lbf / 63,2 кН) | 2 × GE CF34-8E5 (2 × 14 200 lbf / 63,2 кН) |
| Геометрия (размах крыла / длина / площадь крыла) | 26,00 м / 29,90 м / 72,72 м² | 26,00 м / 29,90 м / 72,72 м² |
| Пассажировместимость (компоновка 2+2) | 70 — 78 пассажиров (шаг 30–31") | 70 — 78 пассажиров (78 мест в компоновке S7 Airlines) |
| Макс. взлётная масса (MTOW) | 35 990 кг | 37 200 кг (LR) / 38 600 кг (AR) |
| Макс. посадочная масса (MLW) / Масса без топлива (MZFW) | 32 800 кг / 30 140 кг | 32 800 кг / 30 900 кг |
| Макс. запас топлива / Коммерческая нагрузка | 9 335 кг (11 626 л) / 9 100 кг | 9 335 кг (11 626 л) / 9 840 кг |
| Практическая дальность (с полной пасс. загрузкой) | 3 334 км (1 800 морских миль) | 3 889 — 3 982 км (2 100 — 2 150 морских миль) |
| Крейсерская скорость / Практический потолок | M 0.78 (макс. M 0.82) / 12 500 м (FL410) | M 0.78 (макс. M 0.82) / 12 500 м (FL410) |
Эксплуатация в РФ
Единственным и крупнейшим эксплуатантом Embraer E170 (ERJ 170-100SU/LR) в Российской Федерации является авиакомпания S7 Airlines («Сибирь»), сформировавшая в 2017–2018 годах парк из 17 самолётов этого типа в одноклассной компоновке на 78 кресел эконом-класса. Машины сыграли ключевую роль в построении высокочастотной фидерной (подвозящей) модели вокруг главных сибирских хабов компании — новосибирского аэропорта Толмачёво (UNNT) и аэропорта Иркутск (UIII).
Благодаря высокой тяговооружённости двигателей CF34-8E5, скороподъёмности и крейсерскому эшелону FL410 (наравне с магистральными Boeing 737 и Airbus A320), самолёты E170 позволили S7 Airlines заменить турбовинтовую технику и открыть прямые регулярные рейсы между региональными центрами Урала, Поволжья, Западной и Восточной Сибири.
Лётная документация Embraer ERJ 170-100
Руководство по лётной эксплуатации (FCOM E170/175) и QRH / контрольные карты
Development History of the Embraer E-Jet Program
Unlike Embraer's earlier narrow-cross-section ERJ-135/140/145 regional jets, the Embraer 170/190 (E-Jet) program—formally unveiled at the 43rd Paris Air Show at Le Bourget in June 1999—was engineered from a clean sheet. Aerospace engineers at São José dos Campos abandoned the rear-mounted engine T-tail layout in favor of a low-wing configuration with underwing engine nacelles and swept wings fitted with canted blended winglets.
The first prototype ERJ 170-100 (PP-XJE) rolled out on October 29, 2001, and completed its maiden flight on February 19, 2002. In February 2004, the E170 simultaneously achieved Type Certification from Brazil's CTA/ANAC, the US FAA (FAR Part 25), and Europe's JAA/EASA, launching one of the most successful regional jet families in civil aviation history.
Engineering Architecture & Systems Design
1. "Double-Bubble" Fuselage Cross-Section
The E170 fuselage cross-section is formed by two intersecting circular arcs of different radii ("double-bubble" geometry), with the cabin floor positioned along the crease line. Despite a modest external width of 2.74 m that minimizes aerodynamic drag, the upper lobe provides a full 2.00 m standing aisle headroom and accommodates wide 2+2 four-abreast seating (eliminating middle seats entirely) above a generous underfloor baggage hold.
2. GE CF34-8E5 Powerplant & Trailing-Link Gear
Powered by two underwing General Electric CF34-8E5 turbofans (5.0:1 bypass ratio, 10-stage axial HPC with variable stator vanes on the first 4 stages, 2-stage HPT, 4-stage LPT) managed by dual-channel FADEC. Each engine produces 13,800 lbf (61.4 kN) normal takeoff thrust and 14,200 lbf (63.2 kN) with APR (Automatic Power Reserve). Mounting the 1.17 m diameter fans beneath the low wing required tall Liebherr trailing-link main landing gear struts.
3. Honeywell Primus Epic Avionics Suite
The cockpit is built around the Honeywell Primus Epic integrated modular avionics architecture featuring five 10×8-inch DU-1080 LCD displays (2 × PFD, 2 × MFD, 1 × EICAS). Pilots interact with graphical flight plans and synoptic systems pages via pedestal-mounted trackball CCDs (Cursor Control Devices), flying with Embraer's signature "ram's horn" control columns.
4. Hybrid Fly-by-Wire & Triplex Hydraulics
Developed with Parker Hannifin, the flight control system combines closed-loop digital Fly-by-Wire for pitch (elevators), yaw (rudder), and multifunction spoilers via Flight Control Modules (FCM) with conventional hydro-mechanical cable actuation for the ailerons. Three independent 3,000 psi (207 bar) hydraulic systems (System 1, System 2, System 3) provide full actuation redundancy.
Comparative Specifications: ERJ 170-100 STD vs. ERJ 170-100 LR
| Parameter | Embraer ERJ 170-100 STD | Embraer ERJ 170-100 LR / AR |
|---|---|---|
| Powerplant & Max APR Thrust | 2 × GE CF34-8E5 (2 × 14,200 lbf / 63.2 kN) | 2 × GE CF34-8E5 (2 × 14,200 lbf / 63.2 kN) |
| Dimensions (Span / Length / Wing Area) | 26.00 m / 29.90 m / 72.72 m² | 26.00 m / 29.90 m / 72.72 m² |
| Cabin Seating (2+2 Abreast) | 70 — 78 passengers (30–31" pitch) | 70 — 78 passengers (78 seats in S7 Airlines layout) |
| Max Takeoff Weight (MTOW) | 35,990 kg | 37,200 kg (LR) / 38,600 kg (AR) |
| Max Landing Weight (MLW) / Max Zero Fuel (MZFW) | 32,800 kg / 30,140 kg | 32,800 kg / 30,900 kg |
| Max Fuel Capacity / Max Payload | 9,335 kg (11,626 L) / 9,100 kg | 9,335 kg (11,626 L) / 9,840 kg |
| Nominal Range with Full Passenger Load | 3,334 km (1,800 NM) | 3,889 — 3,982 km (2,100 — 2,150 NM) |
| Cruise Speed / Service Ceiling | Mach 0.78 (MMO 0.82) / 12,500 m (FL410) | Mach 0.78 (MMO 0.82) / 12,500 m (FL410) |
Operational Service in Russia
The sole and primary operator of the Embraer E170 in the Russian Federation is S7 Airlines, which inducted a fleet of 17 ERJ 170-100SU/LR aircraft configured in a 78-seat single-class cabin between 2017 and 2018. Stationed at the carrier's primary Siberian hubs in Novosibirsk Tolmachevo (UNNT) and Irkutsk (UIII), the E170 fleet enabled high-frequency hub-and-spoke feeder connectivity across the Urals, Volga region, and Siberia.
Embraer ERJ 170-100 Flight Documentation
Flight Crew Operating Manual (FCOM E170/175) and Quick Reference Handbook / Checklists
