ICAO B738

Boeing 737-800

Next Generation

Самая массовая модификация 737 NG получила новое крыло и двигатели CFM56-7B, сохранив гидромеханическое управление.

The most widely built 737 Next Generation variant pairs a redesigned wing and CFM56-7B engines with hydromechanical flight controls.

Boeing 737-800 · Aeroflot
Boeing 737-800W / Aeroflot

История создания программы 737 Next Generation

В начале 1990-х годов выход технологичного семейства Airbus A320 потребовал от корпорации Boeing радикальной модернизации линейки 737 Classic (-300/-400/-500). Программа третьего поколения узкофюзеляжного бестселлера — 737 Next Generation (NG: серии -600/-700/-800/-900) — была официально запущена 5 сентября 1994 года. Модификация Boeing 737-800, созданная для прямой замены 737-400, совершила свой первый полёт 31 июля 1997 года с заводского аэродрома Рентон в штате Вашингтон (ведущие лётчики-испытатели Джим Макробертс и Майк Хьюитт), а весной 1998 года первый серийный борт был передан стартовому заказчику Hapag-Lloyd Flug.

В ходе проектирования инженеры Boeing сохранили классическое сечение фюзеляжа диаметром 3,76 м (Модель 707/727/737) и преемственность пилотского рейтинга, но полностью спроектировали заново крыло, оперение увеличенной площади, топливную систему, двигатели и цифровой пилотажно-навигационный комплекс. Всего было выпущено около 5 000 экземпляров именно модификации 737-800, что сделало её самым массовым вариантом за всю историю семейства 737.

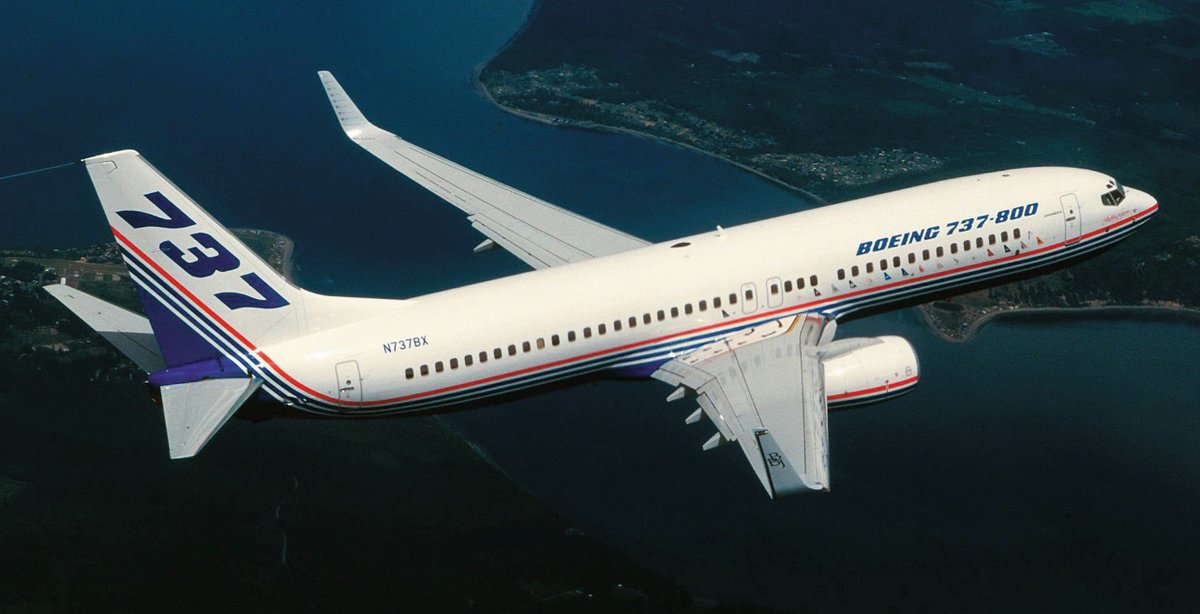

Первый полёт Boeing 737-800 31 июля 1997 года
Первый полёт опытного образца Boeing 737-800 (31 июля 1997 года)

Инженерная архитектура и конструктивные особенности

1. Сверхкритическое крыло и пакет SFP

Хорда крыла 737 NG была увеличена на 50 см, а размах доведён до 34,32 м (35,79 м с законцовками Blended Winglets или Split Scimitar Winglets высотой 2,44 м). Площадь крыла выросла на 25% (до 124,6 м²), а ёмкость кессон-баков — на 30% (до 26 022 л), что повысило крейсерский потолок до FL410 и скорость до M 0.785–0.79. Опциональный пакет SFP (Short Field Performance) включает герметизацию предкрылков во взлётном положении, отклонение полётных спойлеров на 60° при пробеге, двухпозиционную хвостовую пяту и уменьшение времени перекладки створок реверса для посадки на короткие ВПП.

2. Силовая установка CFM56-7B и гондола

Самолёт оснащается двумя ТРДД CFM International CFM56-7B24 / -7B26 / -7B27 взлётной тягой от 107,6 до 121,4 кН (24 200 – 27 300 фунтов) с двухканальным цифровым блоком EEC (FADEC) и 24 широкохордными титановыми лопатками вентилятора диаметром 1,55 м. Для сохранения безопасного клиренса между нижней губой воздухозаборника и бетоном ВПП коробка приводов агрегатов (AGB) перенесена из нижней точки («6 часов») в боковой сектор («4 и 8 часов»), что придаёт воздухозаборнику характерную приплюснутую снизу треугольную форму.

3. Гидромеханическая СДУ и Manual Reversion

В отличие от Airbus A320, на 737-800 сохранена классическая обратимая гидромеханическая система управления со штурвальными колонками и стальной тросовой проводкой (диаметр тросов 3,2 мм) к бустерам (PCU) элеронов, руля высоты и руля направления. Привод осуществляется от двух основных гидросистем — System A и System B (3 000 psi, жидкость BMS 3-11 / Skydrol) — и резервной Standby Hydraulic System. При полном отказе обеих гидросистем A и B управление по крену и тангажу переходит в безбустерный режим Manual Reversion за счёт аэродинамических сервокомпенсаторов на элеронах и рулях высоты.

4. Авионика Honeywell CDS и шасси без створок

Информационно-управляющее поле кабины построено на системе Honeywell CDS (Common Display System) с шестью взаимозаменяемыми ЖК-экранами DU (архитектура, унифицированная с Boeing 777), двумя вычислителями FMC (Flight Management Computer) и опциональным коллиматорным индикатором на лобовом стекле HGS-4000 (HUD) для заходов по категории ИКАО CAT IIIb. Конструктивной «визитной карточкой» всех 737 остаётся уборка основных стоек шасси в ниши центроплана без внешних створок: наружная поверхность внешних колёс с аэродинамическими колпаками в убранном положении образует заподлицо нижний обвод фюзеляжа.

Лётно-технические характеристики Boeing 737-800

Параметр Boeing 737-800 (Базовый) Boeing 737-800W (Blended Winglets, High MTOW)
Двигатели и диапазон взлётной тяги 2 × CFM56-7B24 / -7B26 (24 200 – 26 300 lbf) 2 × CFM56-7B26 / -7B27 (26 300 – 27 300 lbf / до 121,4 кН)
Геометрия (размах крыла / длина / площадь крыла) 34,32 м / 39,47 м / 124,60 м² 35,79 м / 39,47 м / 124,60 м²
Пассажировместимость 162 (2 класса: 12C + 150Y) / до 189 (1 класс) 158–168 (2 класса) / 189 (макс. сертиф. плотность)
Макс. взлётная масса (MTOW) 70 535 — 78 245 кг 79 015 кг (174 200 фунтов)
Макс. посадочная масса (MLW) / Масса без топлива (MZFW) 65 317 кг / 61 688 кг 66 360 кг / 62 730 кг
Ёмкость топливных баков 26 022 л (20 894 кг в двух крыльевых и центропланном баках) 26 022 л (20 894 кг)
Крейсерская скорость / Практический потолок M 0.785 (~842 км/ч TAS) / 12 500 м (FL410) M 0.789 (макс. M 0.82) / 12 500 м (FL410)
Практическая дальность полёта ~5 436 км (2 935 морских миль) ~5 765 км (3 115 морских миль)

Эксплуатанты в РФ

Boeing 737-800 является одним из двух фундаментальных типов среднемагистрального флота российской гражданской авиации. Лоукостер «Победа» (Группа «Аэрофлот») эксплуатирует монофлот из более чем 40 машин Boeing 737-800 в предельной сертифицированной компоновке на 189 кресел, демонстрируя один из самых высоких в мировой индустрии показателей среднесуточного налёта на списочный борт.

Крупные парки Boeing 737-800 с двухклассной компоновкой (бизнес + эконом) эксплуатируются авиакомпаниями «Аэрофлот», «Россия», S7 Airlines и «ЮТэйр» (UTair). Кроме того, модель составляет основу флота авиакомпаний NordStar (где 737-800 круглогодично летают в сложнейший заполярный аэропорт Норильск / Алыкель с сильными боковыми ветрами), Nordwind Airlines и АЛРОСА.

Лётная документация Boeing 737-800 (NG)

Руководство по лётной эксплуатации (FCOM B737-600/700/800/900), FCTM и QRH / контрольные карты

Development History of the 737 Next Generation Program

In the early 1990s, technological competition from the Airbus A320 prompted Boeing to initiate a comprehensive redesign of the 737 Classic (-300/-400/-500) series. Formally launched on September 5, 1994, the third-generation 737 Next Generation (NG: -600/-700/-800/-900) program retained the classic 3.76 m fuselage cross-section and pilot type-rating commonality while introducing a newly engineered supercritical wing, enlarged tail surfaces, upgraded CFM56-7B engines, and a six-screen digital flight deck. The stretched Boeing 737-800, designed to replace the 737-400, made its maiden flight on July 31, 1997 from Renton, Washington (piloted by Jim McRoberts and Mike Hewett), entering commercial service with launch customer Hapag-Lloyd Flug in April 1998.

Maiden flight of the Boeing 737-800 on July 31, 1997
Maiden flight of the Boeing 737-800 prototype on July 31, 1997

Engineering Architecture & Systems Design

1. Supercritical Wing & SFP Package

The 737 NG wing chord was extended by 50 cm and wingspan increased to 34.32 m (35.79 m with 2.44 m tall Blended Winglets or Split Scimitar Winglets). Total wing area grew by 25% to 124.6 m² and fuel capacity increased by 30% to 26,022 L, raising the service ceiling to FL410 and cruise speed to Mach 0.785–0.79. The optional SFP (Short Field Performance) package incorporates sealed leading-edge slats at higher flap settings, 60° flight spoiler deflection on touchdown, a two-position tail skid, and faster thrust reverser sleeve actuation.

2. CFM56-7B Powerplant & Inlet Geometry

Powered by two CFM International CFM56-7B24 / -7B26 / -7B27 turbofans rated between 24,200 and 27,300 lbf (107.6–121.4 kN), featuring dual-channel EEC (FADEC) and a 61-inch (1.55 m) 24-blade wide-chord titanium fan. To maintain safe ground clearance beneath the low wing, the engine accessory gearbox (AGB) is mounted at the 4/8 o'clock position rather than the bottom 6 o'clock position, giving the lower inlet cowling its signature flattened triangular "hamster-pouch" profile.

3. Hydro-Mechanical Flight Controls & Manual Reversion

Unlike fly-by-wire competitors, the 737-800 retains a reversible hydro-mechanical flight control architecture using mechanically linked control columns and steel cable runs routing to hydraulic Power Control Units (PCU) powered by two independent 3,000 psi systems (System A and System B) plus a Standby Hydraulic System. In the event of a dual System A and B hydraulic loss, pitch and roll controls revert seamlessly to Manual Reversion via aerodynamic balance panels and servo tabs on the elevators and ailerons.

4. Honeywell CDS Avionics & Doorless Main Gear

The flight deck features the Honeywell Common Display System (CDS) with six interchangeable flat-panel LCD Display Units (DU), dual Smith/GE FMCs, and an optional Rockwell Collins HGS-4000 Head-Up Guidance System (HUD) certified for low-visibility CAT IIIb operations. True to original 737 design philosophy, the main landing gear retracts inward into wheel wells without enclosing gear doors; aerodynamic hubcaps on the outer main tires seal flush with the lower fuselage belly skin.

Technical Specifications: Boeing 737-800

Parameter Boeing 737-800 (Baseline) Boeing 737-800W (Blended Winglets, High MTOW)
Powerplant & Thrust Ratings 2 × CFM56-7B24 / -7B26 (24,200 – 26,300 lbf) 2 × CFM56-7B26 / -7B27 (26,300 – 27,300 lbf / up to 121.4 kN)
Dimensions (Span / Length / Wing Area) 34.32 m / 39.47 m / 124.60 m² 35.79 m / 39.47 m / 124.60 m²
Cabin Seating Capacity 162 (2-class: 12C + 150Y) / up to 189 (1-class) 158–168 (2-class) / 189 (max certified exit limit)
Max Takeoff Weight (MTOW) 70,535 — 78,245 kg 79,015 kg (174,200 lb)
Max Landing Weight (MLW) / Max Zero Fuel (MZFW) 65,317 kg / 61,688 kg 66,360 kg / 62,730 kg
Total Fuel Capacity 26,022 L (20,894 kg across 2 wing + 1 center tank) 26,022 L (20,894 kg)
Typical Cruise Speed / Service Ceiling Mach 0.785 (~455 kt TAS) / 12,500 m (FL410) Mach 0.789 (MMO 0.82) / 12,500 m (FL410)
Nominal Range with Full Passenger Load ~5,436 km (2,935 NM) ~5,765 km (3,115 NM)

Operational Service in Russia

The Boeing 737-800 forms a cornerstone of Russian medium-haul aviation. Low-cost carrier Pobeda Airlines (Aeroflot Group) operates a uniform monofleet of over 40 Boeing 737-800W aircraft configured in a high-density 189-seat layout, consistently achieving record global daily fleet utilization rates.

Two-class Boeing 737-800 fleets are operated extensively by Aeroflot, Rossiya Airlines, S7 Airlines, and UTair, while also serving as the primary workhorse for NordStar (operating year-round into severe crosswind conditions at Arctic Norilsk / Alykel), Nordwind Airlines, and ALROSA.

Boeing 737-800 (NG) Flight Documentation

Flight Crew Operating Manual (FCOM B737-600/700/800/900), FCTM, and QRH / Checklists
